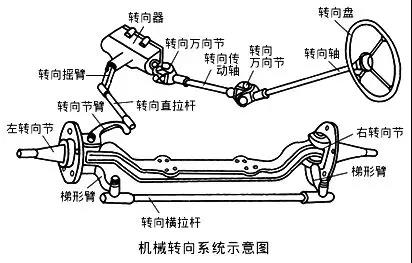

轮式工程机械转向系结构及其性能直接关系到机械行驶的稳定性和作业的*性,在使过程中转向系的零、部件会产生磨损、变形及疲劳裂纹,会影响机械的正常使用。
00001.
典型故障分析排除
00002.

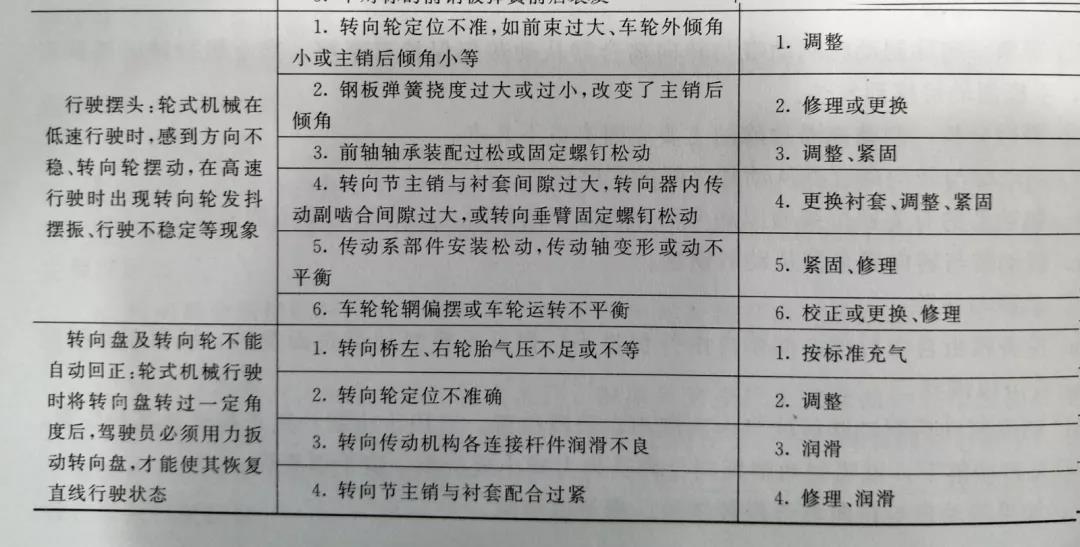

机械式转向系典型故障原因及排除如表3-1所示。
2.诊断实例
(1) 故障现象 叉车向左、右转弯时,转动转向盘,感到沉重费力。
(2)故障原因
①转向螺杆上下轴承调整得过紧或轴承损坏。
②齿条与齿扇啮合间隙调整过紧。
③横、直拉杆球头装置调整过紧。
④横拉杆、转向桥弯曲变形。
⑤转向装置润滑不良,如转向机内缺油;各球节未及时润滑,使摩擦阻力增大。
(3)故障诊断与排除
①拆下转向机摇臂,转动转向盘感觉沉重,则应调整齿条与齿扇、螺杆轴承的紧度,若感觉有松紧不均或内部有卡住现象,则应检查螺杆、钢球、导管夹、齿条和轴承有无毛刺或损坏,必要时修理或更换。
②转动转向盘检查时,如感到轻松,则说明转向机内部良好,应检查传动机构是否配合过紧以及润滑不良,必要时应进行调整、润滑。
③若以上情况均属良好,则应检查转向桥是否变形、轮胎气压是否充足。
